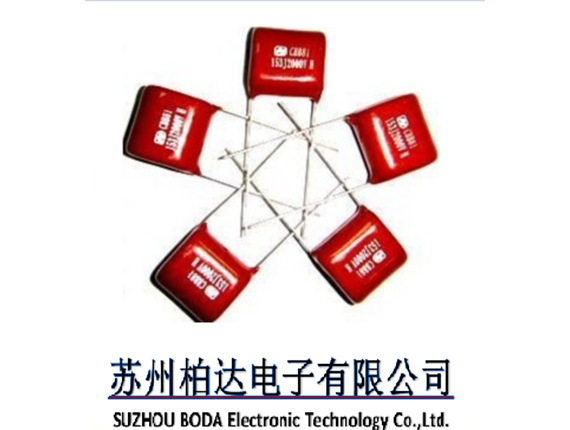

CL21X（MEF）小型金屬化聚脂膜電容器

  • 所屬分類：電容器
  • 瀏覽次數：3923次
  • 發布日期：2016/7/11
  • 概述
.........
(1) Dielectric: Polyester Film
(2) Electrodes: Aluminum Foil
(3) Winding: non-inductive type
(4) Leads: CP Wire
(5) Outer coating: Flame retarding epoxy resin
(1) 穩定性和靠譜
(2) 非感應式結構使損耗因素降至較低
(3) 優異的環境表現
(4) ESR低
.........................................................................................................................................................................................................................
(1) High stability and reliability.
(2) Non-inductive construction minimizes dissipation factor.
(3) Excellent environmental performance.
(4) Low ESR.
引用標準 Reference Standard
IEC60384-11
使用溫度 Rated Temperature -40℃~+105℃
上限使用溫度 Upper Category Temperature +105℃ Derating ratio of rated voltage
+85℃~+105℃: 1.5% per ℃ for VR(DC)
額定電壓 Rated Voltage 100VDC,250VDC,400VDC,630VDC
電容量範圍 Capacitance Range 0.001uf~0.47uf
電容量偏差 Capacitance Tolerance ±5%(J),±10%(K),±20%(M)
損耗角正切 Dissipation factor 0.1%(max) at 1KHz
耐電壓 Voltage Proof Terminal to Terminal:(at 20±5℃)
2.5*VR applied for 2 sec. (cut off current 10mA)
絕緣電阻 Insulation resistance (I.R.) ≧9 000MΩ
≧3 000MΩ
≧1 000MΩ 		CR≦0.33uf
1.0uf>CR>0.33uf
CR≧1.0uf 		20±5℃,100VDC,1min
PEN 外型尺寸 Dimensions(mm)
 Cap. (uF)
Size unit:m/m
R.V.
50/100VDC
250VDC
400VDC
630VDC
Size
W
H
T
P
d
W
H
T
P
d
W
H
T
P
d
W
H
T
P
d
Cap.
±1
±0.05
±1
±0.05
±1
±0.05
±1
±0.05
0.001 max 11 10 5 7.5 0.6 11 10 5 7.5 0.6 11 10 6 7.5 0.6 11 10 6 7.5 0.6
min 9.5 8.5 3.5 7.5 0.6 9.5 8.5 3.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6
0.0015 max 11 10 6 7.5 0.6 11 10 6 7.5 0.6 11 10 6 7.5 0.6 11 10 6 7.5 0.6
min 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6
0.0022 max 11 10 6 7.5 06 11 10 6 7.5 0.6 11 10 6 7.5 0.6 11 10 7 7.5 0.6
min 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 9.5 8.5 5.5 7.5 0.6
0.0033 max 11 10 6 7.5 0.6 11 10 6 7.5 0.6 11 10 6 7.5 0.6 14 11 7 10 0.6
min 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 12 9.5 5.5 10 0.6
0.0047 max 11 10 6 7.5 0.6 11 10 6 7.5 0.6 11 11 7 7.5 0.6 14 12 7 10 0.6
min 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 9.5 9.5 5.5 7.5 0.6 12 10.5 5.5 10 0.6
0.0068 max 11 10 6 7.5 0.6 11 10 6 7.5 0.6 14 10 7 10 0.6 19 13 8 15 0.8
min 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 12 8.5 5.5 10 0.6 17 11 6.5 15 0.8
0.010 max 11 10 6 7.5 0.6 11 10 6 7.5 0.6 14 13 9 10 0.6 20 13 8 15 0.8
min 9.5 8.5 4.5 7.5 0.6 9.5 8.5 4.5 7.5 0.6 12 11 7.5 10 0.6 18 11 6.5 15 0.8
0.015 max 11 10 6 7.5 0.6 14 10 6 10 0.6 14 13 10 10 0.6
min 9.5 8.5 4.5 7.5 0.6 12 8.5 4.5 10 0.6 12 11 8.5 10 0.6
0.022 max 11 10 6 7.5 0.6 14 11 6 10 0.6 19 13 10 15 0.8
min 9.5 8.5 4.5 7.5 0.6 12 9.5 4.5 10 0.6 17 11 8.5 15 0.8
0.033 max 14 10 6 10 0.6 14 13 7 10 0.6
min 12 8.5 4.5 10 0.6 12 11 5.5 10 0.6
0.047 max 14 12 6 10 0.6 14 14 8 10 0.6
min 12 10.5 4.5 10 0.6 12 12 6.5 10 0.6
0.068 max 14 13 8 10 0.6 19 16 9 15 0.8
min 12 11 6.5 10 0.6 17 14 7.5 15 0.8
0.10 max 14 13 8 10 0.6 19 17 9 16 0.8
min 12 11 6.5 10 0.6 17 15 7.5 16 0.8
0.15 max 20 14 8 15 0.8 20 18 10 15 0.8
min 18 12 6.5 15 0.8 20 16 8.5 15 0.8
0.22 max 20 15 9 15 0.8 26 21 11 21 0.8
min 18 13 7.5 15 0.8 23.5 19 9 21 0.8
0.33 max 20 18 11 15 0.8 26 22 12 21 0.8
min 18 16 9 15 0.8 23.5 20 10 21 0.8
0.47 max 20 22 13 15 0.8 31 24 13 27.5 0.8
min 18 20 11 15 0.8 29 22 11 27.5 0.8
